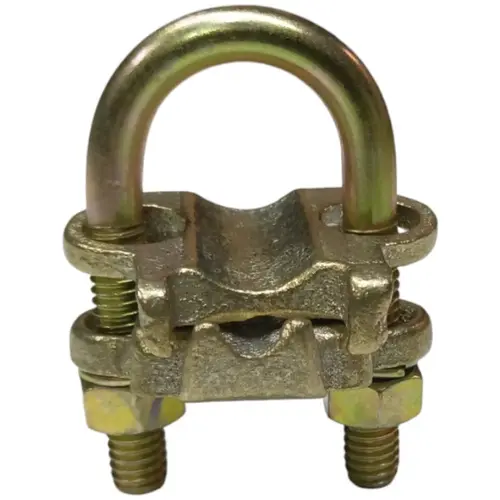

GRAMPO PARA HASTE GTDU 3/4 REFORÇADO

O Grampo para Haste GTDU 3/4" Reforçado é um componente crucial para sistemas de aterramento elétrico. Trata-se de um conector metálico projetado especificamente para realizar a ligação mecânica e elétrica entre as hastes de aterramento (eletrodos de terra) e os condutores de cobre (cabos) que compõem a malha de aterramento.

Análise do Nome (Nomenclatura)

Vamos decompor cada parte do nome para entender suas especificações:

1. Grampo:
2. Indica a função do produto: um conector de aperto mecânico, geralmente do tipo "U", que prende e garante o contato elétrico entre dois elementos.
3. Para Haste GTDU:
4. GTDU é a sigla para Grampo Tipo Duplo U.
5. Este grampo é a peça complementar que se acopla à haste de aterramento que já possui uma cabeça do tipo GTDU.
6. O sistema é composto por:
7. Haste de Aterramento com Cabeça GTDU: A haste roscada que é cravada no solo.
8. Grampo GTDU (este produto): A peça que é presa na cabeça da haste e onde o cabo de cobre é fixado.
9. 3/4:
10. Refere-se ao diâmetro nominal da haste de aterramento para a qual este grampo é compatível.
11. 3/4" (polegada) é um dos diâmetros mais comuns para hastes de aterramento, equivalente a aproximadamente 19 mm.
12. Reforçado:
13. Esta é uma característica fundamental de qualidade.
14. Indica que o grampo possui uma construção mais robusta em comparação aos modelos padrão, com:
15. Maior espessura de material.
16. Maior resistência mecânica à corrosão e ao aperto.
17. Maior área de contato elétrico.
18. Maior durabilidade para garantir uma conexão permanente e confiável.

Características Técnicas e Funcionais

1. Material: Fabricado em latão ou bronze de alta qualidade, materiais escolhidos por sua excelente condutividade elétrica e alta resistência à corrosão no solo.
2. Função Principal:
3. Conectar, de forma segura e definitiva, o cabo de cobre do circuito de aterramento (geralmente nu, de seção 16 mm², 25 mm² ou 35 mm²) à haste de aterramento cravada no solo.
4. Como Funciona:
5. O grampo é encaixado na cabeça da haste GTDU já instalada.
6. O cabo de cobre é inserido no canal do grampo.
7. Dois parafusos de aperto (geralmente em aço inoxidável) são apertados com uma chave, comprimindo o cabo contra a haste.
8. Esse aperto garante uma ligação mecânica firme (impedindo que o cabo se solte) e uma excelente conexão elétrica de baixa resistência.
9. Vantagens do Modelo Reforçado:
10. Contato Elétrico Superior: Minimiza a resistência de contato, essencial para uma eficiente dissipação de correntes de falta para a terra.
11. Segurança Mecânica: Suporta melhor as tensões mecânicas do solo e o aperto durante a instalação, evitando trincas ou quebras.
12. Longa Vida Útil: A construção robusta garante que a conexão permaneça intacta e funcional por décadas, mesmo em solos agressivos.

Aplicações Típicas

Este componente é utilizado em:

1. Sistemas de Aterramento de Instalações Elétricas: Residenciais, comerciais e industriais.
2. Malhas de Terra de Quadros de Força e QGBT.
3. Aterramento de Para-Raios (SPDA).
4. Poços de Aterramento: Onde uma ou mais hastes são cravadas para formar o eletrodo de terra.

Importância no Sistema

O grampo é um elo crítico no sistema de aterramento. Uma conexão malfeita ou de má qualidade neste ponto pode:

1. Aumentar a resistência de aterramento, comprometendo a eficácia de todo o sistema.
2. Causar falhas na atuação de disjuntores e DPSs.
3. Criar um ponto de corrosão que pode se romper com o tempo, anulando a proteção.
